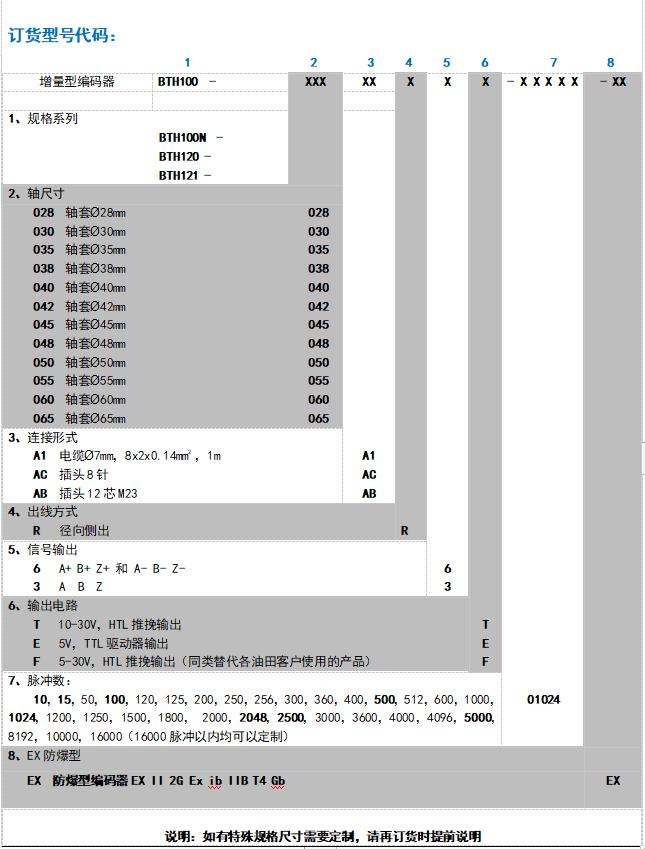

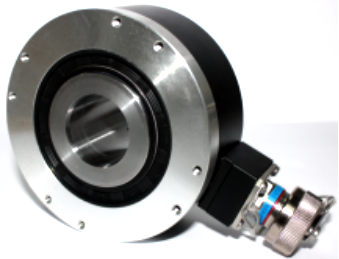

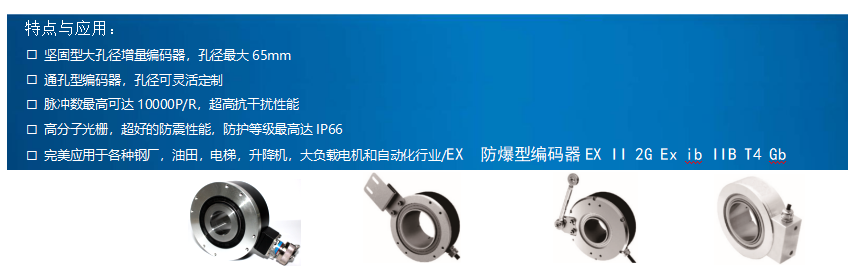

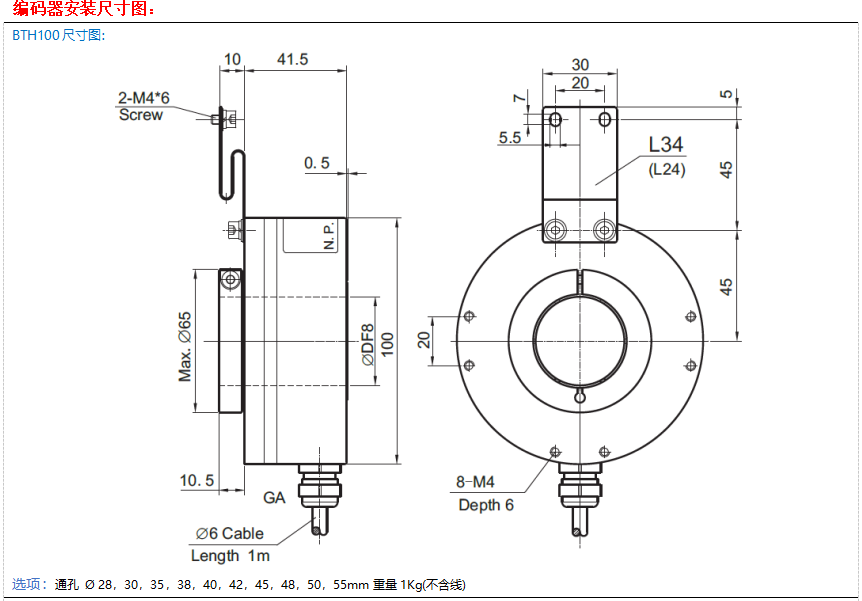

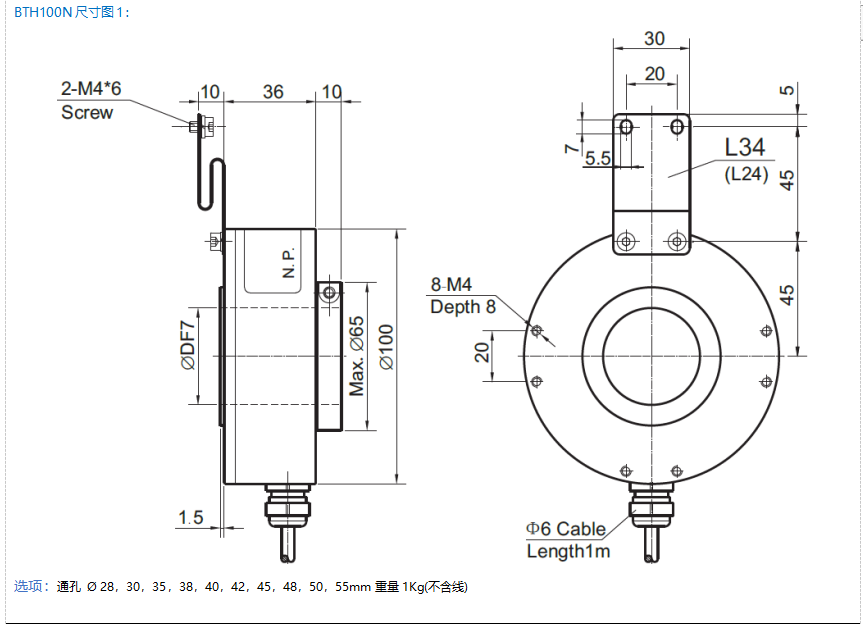

尺寸（外壳）

? 100mm

? 120mm

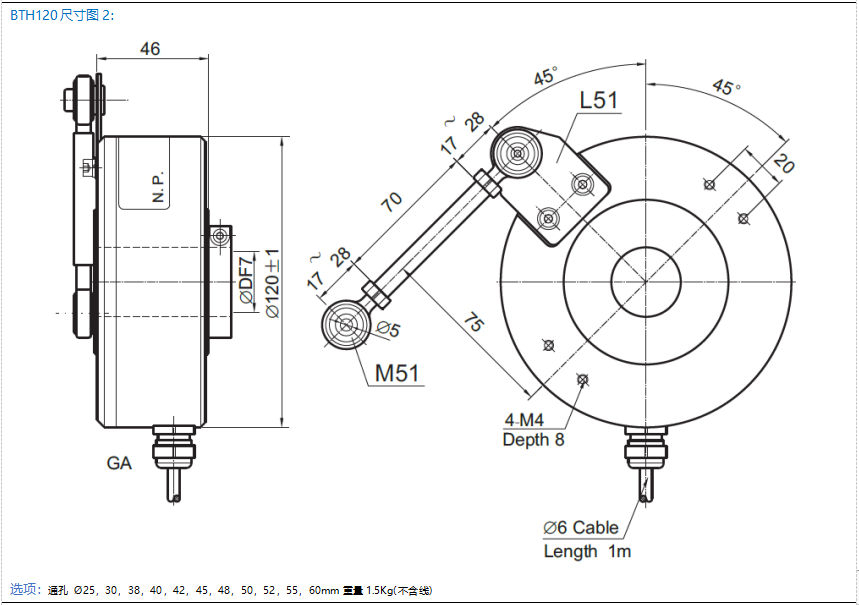

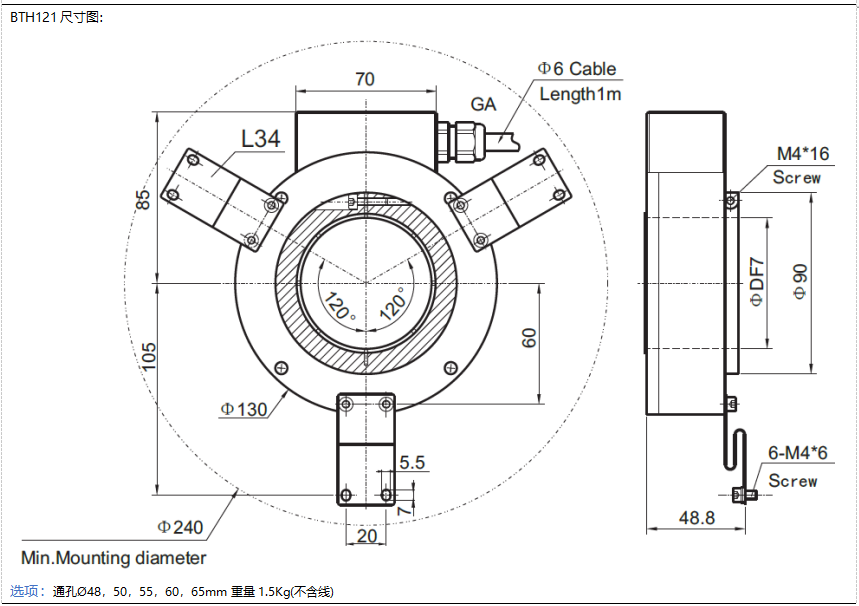

主轴尺寸

通孔 ? 28，30，35，38，40，42，45，48，50，55mm

通孔 ?30，38，40，42mm

通孔?50，55，60，65mm

工作原理

光电

电源电压

5±0.25 VDC 或 10....30VDC

输出电路

HTL/推挽输出，TTL/RS422，电压输出，电流输出

输出信号

A  B ，A  B  Z 或 A  B  Z + A/  B/  Z/

零位信号

Z信号宽度1T (可选0.5T或0.25T)

消耗电流

80mA，(HTL / TTL 150mA max.)

响应频率

100KHz，150KHz，300KHz ⁴⁾

连接方式

屏蔽电缆或航空插头

出线方式

径向侧出

最大转速

3000r/min

2500r/min

3000r/min

2500r/min

主轴负载

径向80N，轴向40N

径向80N，轴向40N

径向200N，轴向100N

径向100N，轴向50N

防护等级

IP66

IP54

IP65

IP54，IP65

启动力矩

5x10^-2 N.m Max.^1）

8x10^-2 N.m Max.^1）

工作温度

-25°C....80°C（可定制-40°C....100°C）

-40°C....100°C

储存温度

-35°C....100°C

-35°C....80°C

-40°C....100°C

-40°C....100°C

抗冲击

1000m/s²  , 6ms

抗振动

100m/s² , 10....200Hz

脉冲数

常用脉冲：100，125，200，256，300，360，500，512，600，1000，1024，1500， 2000，2048，2500，3000，3600，4000，4096，5000，8192，90000，10000（10000脉冲以内均可以定制）

信号

Vcc

0V

A

B

Z

-

-

-

-¹⁾

信号

Vcc

0V

A

B

Z

A/

B/

Z/

-¹⁾
