注意在使用前请仔细阅读使用说明(油田钢厂专用)
注意事项
1)拿编码器时。不允许只拉编码器输出线。
2)编码器应防止较大的冲击和振动,保持在防护等级范围以内。
3)编码器使用尽量避免或减少与灰尘、油、水以及防腐蚀物质的接触,温度不能过高或过低。这些环境原因可能引起编码器损伤及稳定性。
4)禁止对编码器做任何改造。改造过的编码器质量不在保修范围内。
5)编码器工作时,禁止人接触编码器轴、圆盘以及编码器别的旋转部分。否则可能会造成对人身伤害。
6)如果编码器在使用过程中发现问题,请及时与我司联系

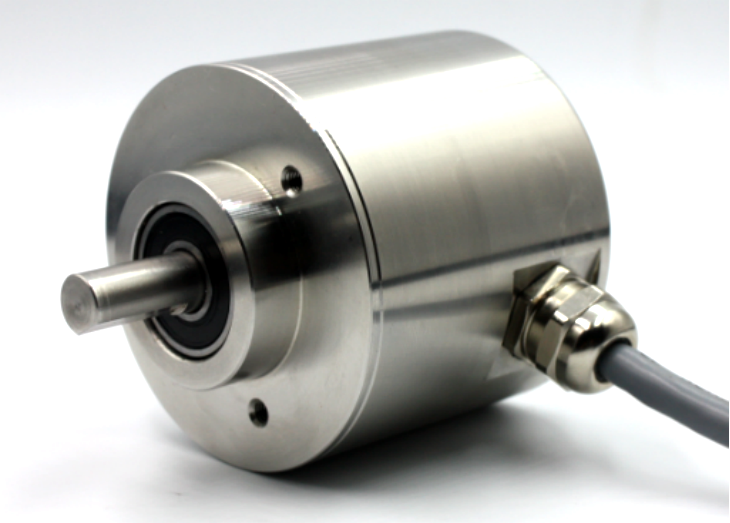

产品特点:
*坚固型标准工业等级
*可靠性高,寿命长,抗干扰性能强
*推挽型、线驱动、集电极开路
*金属外壳更加牢固抗冲击
*轴承载荷能力强,防油防水
*不锈钢主轴具有更高的稳定性和防护能力
*适用性强,广泛用于油田设备和钢厂
*最高可达5000线的分辨率
1、产品说明:
系列 | 轴径 | 分辨率 | 工作电压 | 输出方式 | 出线方式 | 特殊要求 |
↓ ↓ ↓ ↓ ↓ ↓ ↓
BTH58 | 6、8、10、12、14、15、16mm (可选) | 10...5000(可选) | 5V 10-30V 5-30V
| 1.集电极开路 (NPN或PNP) 2.HTL推挽输出 3.TTL线驱动 | 1、电缆出线 2、插针出线
|
2、输出波形:

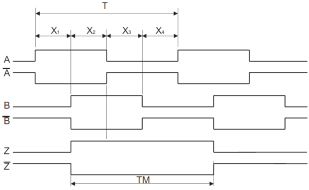

本图为从输出轴方向看顺时钟(CW)旋转波形 ? 波形比率:X1+X2=0.5T ± 0.1T X2+X3=0.5T ± 0.1T ? 相位差: Xn>0.15T(n=1,2,3,4) 零位信号宽 TM=1T ± 0.5T ? T=360/N(N 为每转 A,B 相脉冲数) | 3、输出电路说明: | |||
HTL推挽型输出:
| TTL驱动器输出:
| |||
电压型输出:
| 电流型输出:
| |||
BTH58A尺寸图:

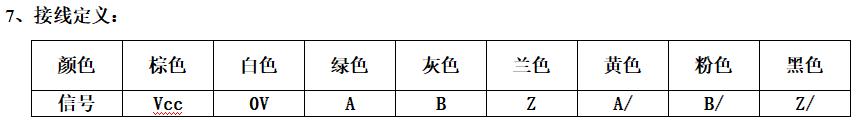

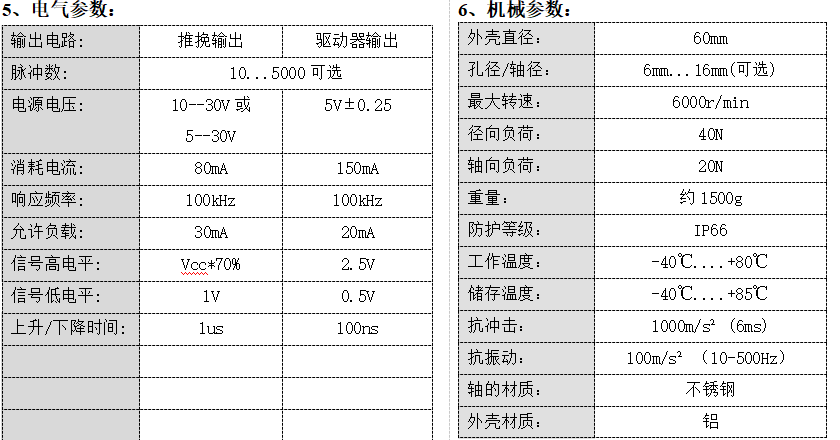

警告安装警告(请阅读细则)
1)为防止编码器内部损坏,编码器应当尽量避免冲击和振动。
2)编码器应当固定在电机主轴上,注意编码器与电机主轴的 同轴度要求。
3)供给电压必须保持在规定的范围之内。否则可能损坏编码器。
4)应当连接编码器的屏蔽线。编码器线为避免交流电电力线的
电磁的干扰而应当单独走线。
5)编码器接线请严格按照编码器接线表中规定的接线颜色或端子号进行接线。
6)编码器使用尽量避免远离与灰尘、油、水以及防腐蚀性或易燃性物质的环境。
7)编码器的信号线不能用力拉拔或折弯。
在用户遵守保管和使用规则的条件下,产品自发货日起18个月内享有无条件维修或更换 使用中如有任何问题或本说明书有任何印刷错误,欢迎向我司指出 |

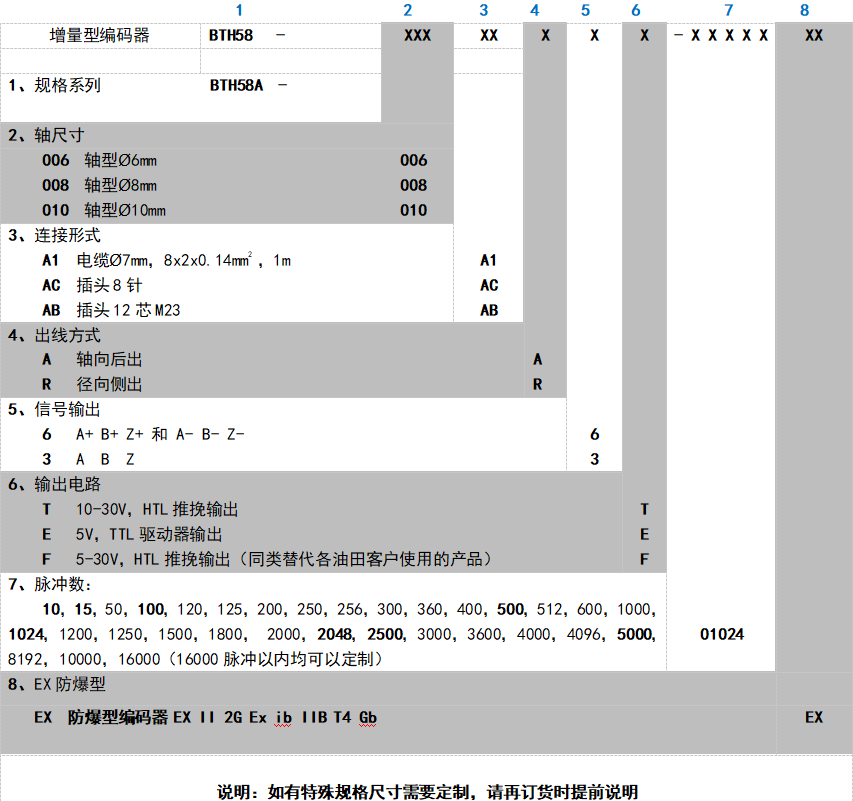

订货型号代码:
