如其名，绝对值编码器是可以输出绝对值的编码器。 我们知道编码器的结构包括连接轴、码盘、光源和输出电路等。 绝对编码器的编码轮与相对编码器有很大不同。

左侧是绝对编码器的代码轮，右侧是增量编码器的代码轮。 可以看出，增量编码器的编码轮的格子分布均匀，而绝对值编码器的编码轮分为大小不同的多个频带。 下图可能看得更清楚。

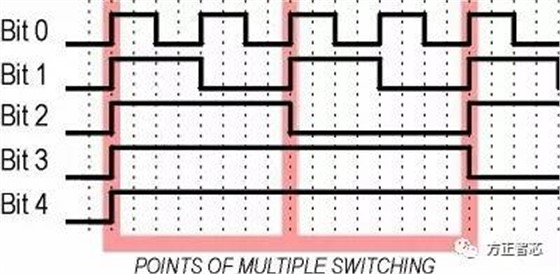

绝对编码器(Absolute encoder )输出二进制符号，其编码盘被分为同心圆状的多个通道，各通道被称为“编码通道”。 每个代码通道都有表示二进制位的单独输出电路。 例如，在上面的照片中，最外面的代码轨迹表示第0位(Bit0)，最里面的是第1位) Bit1)，第2位) Bit2)，第3位) Bit3)。 码的数量越多，可测量的范围越大。 下图为码盘旋转时的码道输出电路的波形图。

绝对值编码器分为单变形金刚和多变形金刚两种。 单圈可以测量一圈内的绝对位置，适用于角位移的测量； 可在多圈型中测量的转速取决于编码器的设计，一般用于测量长度，确定某一长度内的准确位置。

绝对值编码器和增量型编码器主要在以下方面不同。

1 )增量编码器输出脉冲信号，绝对编码器输出一组二进制值；

2 )增量型编码器不具有断电保持功能，但绝对值编码器可以在断电后保存数据；

3 )增量型编码器的转速不受限制，但绝对编码器不能超过转速范围；
